Радіосистема Audio Technica ATW 3212/C510

Радіосистема Audio Technica ATW 3212/C510

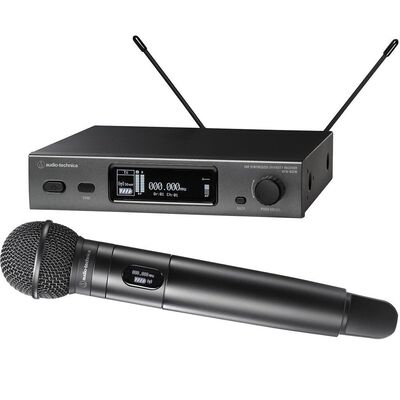

Дана система призначена для реалізації бездротового підключення мікрофона на концертах, публічних виступах, розважальних заходах і в інших інсталяціях. Система здатна озвучити частотний діапазон від 31 Гц до 15.5 кГц, а трансляція сигналу здійснюється в чотирьох РЧ-діапазонах UHF-діапазону: DE2 (470-530 МГц), EE1 (530-590 МГц), EF1 (590-650 МГц) і FG1 (650-700 МГц). За ідеальних умов робочий діапазон в просторі може досягати 100 метрів, що дозволяє використовувати пристрої як в малих приміщеннях, наприклад караоке-барах, так і в об'ємних залах клубів і спортивних комплексів.

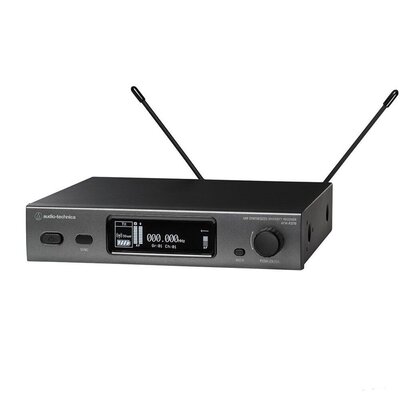

Приймач ATW-R3210 представлений в полурековом корпусі, завдяки чому його легко монтувати в рековий модуль і не займати в ньому все вільне місце. Для прийому сигналу використовуються дві антени, входи для яких зроблені на роз'ємах BNC. Прилад пропонує до 40 сумісних каналів на одну групу, а також технологію True Diversity, яка відповідає за рознесення каналів, стабільність роботи і загальну якість звучання. Є РК-дисплей, на якому відображаються залишок заряду трансмітера, обрана радіочастота та інші параметри. Для управління передбачено кілька клавіш, в тому числі Sync, за допомогою який можна одним натисненням автоматично синхронізувати ресивер з трансмітером. Для підключення до акустичної системи, зовнішнього підсилювача або Аудіоінтерфейс є балансовий і небалансний виходи, представлені роз'ємами XLR і 1/4 "Jack TS відповідно. Присутній перемикач Ground / Lift, службовець для запобігання земляних петель і позбавлення від небажаного фону. Харчування забезпечує адаптер 12V DC .

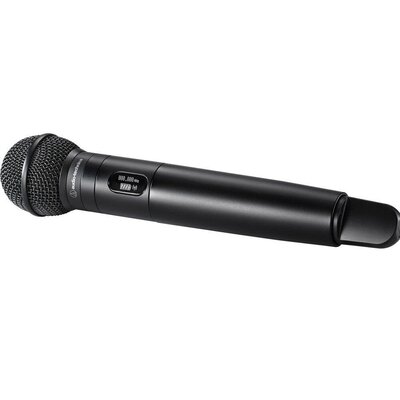

Ручний передавач ATW-T3202 суміщений з динамічним мікрофонним капсулем ATW-C510 з кардіоїдною діаграмою спрямованості, що в сумі утворює повноцінний радіомікрофон. Динамічний тип буде доречний в концертних умовах, бо не настільки чутливий до оточуючих звуків, ніж конденсаторний, а такий кардиоидная спрямованість сприяє ефективному придушенню шуму на всі боки і позаду від мембрани. Капсуль можна замінити однією з наступних моделей, які купуються опціонально: ATW-C710, ATW-C4100, ATW-C6100, ATW-C3300 і ATW-C5400. Трансмітер має перемикати вихідну потужність - 10 або 30 мВт. Це дозволяє заощадити зарядку батарей при використанні радіосистеми в маленьких приміщеннях, де не потрібна висока потужність передачі аудіосигналу. Є РК-дисплей, що відображає рівень зарядки і обрану частоту, кілька кнопок під кришкою, за допомогою яких можна змінювати налаштування і синхронізуватися з ресивером. Присутній відключається НЧ-фільтр, що пригнічує частоти нижче 150 Гц, крутизна зрізу - 6 дБ на октаву. Харчування походить від двох батарей типу АА, це можуть бути алкалінові або NiMH-акумулятори. При низькій потужності час безперервної роботи сягатиме 9.5 годин, а при високій - 9 годин (при використанні NiMH-батарейок).

Audio-Technica ATW-3212 / C510 являє собою радіосистему для вокалістів, спікерів і провідних різних заходів. Пристрої з набору відрізняються вражаючим якістю збірки, корпусу виконані з міцної сталі, що забезпечує надійний захист під час експлуатації. У комплекті поставляються два тримачі для мікрофона, кріплення до мікрофонної стійці з різьбленням 3/8 "- 5/8", рекові кріплення, блок живлення та дві антени для ресивера.

Технічні характеристики:

Мікрофон

• Елемент: Динамічний
• Полярна картина: кардіоїдній
• Частота: 90 - 12000 Гц
• Опір: 50 Ом
• Вага: 129 г
• Розміри: 78,5 мм в довжина, 53,7 мм макс. діаметр
• Вихідний Роз'єм: Змінна стандартна Різьблення
• Загальна система

Робочі частоти:

• Смуга DE2: від 470,125 до 529,975 МГц
• Смуга EE1: від 530 000 до 589,975 МГц
• Смуга EF1: від 590 000 до 649,975 МГц
• Діапазон FG1: від 650 000 до 699,875 МГц
• Смуга GH2: від 794,100 до 805,900 МГц
• Смуга HH2: від 821,100 до 831,900 МГц и від 863,100 до 864,900 МГц
• Зверніть увагу, что деякі Смуги частот могут буті недоступні на вашій территории або могут мати обмеження ширину Смуги настройки / Потужність передачі відповідно до місцевіх нормативних документах.
• Крок мінімальної частоти: 25 кГц
• Режим модуляції: FM
• Максимальна відхилення: ATW-T3201: ± 38 кГц (THD: 10%), ATW-T3202: ± 36 кГц (THD: 10%)
• Одночасне использование: 40 каналів на групу *
• Для Отримання допомоги по многополосной работе або других вопросам коордінації частот, будь ласка, зверніться до регіонального представника з обслуговування клієнтів Audio-Technica. *
• Залежність від регіону и діапазону
• Частота: ATW-T3201: від 31 Гц до 15500 Гц, ATW-T3202: від 25 Гц до 16700 Гц
• Робочий діапазон: 100 м
• Мікрофонній вхід ATW-T3201:> 115 дБ (A-зваження), типовий
• Вхід ATW-T3201:> 112 дБ (A-зваження), типовий
• ATW-T3202:> 115 дБ (A-зваження), типовий
• Загальна гармонійне спотворення: <1,0% (при 1 кГц, відхилення ± 17,5 кГц)
• Діапазон робочих температур: Від -5 ºC до +45 ºC

Приймач

• Чутлівість: 20 дБув при співвідношенні сигнал / шум 60 дБА (НАВАНТАЖЕННЯ 50 Ом)
• Максимальний вихідний рівень: XLR / збалансований: +14 дБВ, 6,3 мм (¼ "") / незбалансованій: +8 дБВ
• Вхід антени: BNC-тип, 50 Ом
• Віхідна Потужність: 12 В пост. Струму, 160 мА (разом)
• Джерело живлення: 100-240 В змінного Струму (50/60 Гц) до 12 В постійного струм 1 А (центральний позитивний) імпульсній Зовнішнє джерело живлення
• Розміри: 210,0 мм x 191,0 мм x 43,4 мм (Ш х В х Г)
• Вага: 1100 г, без аксесуарів
• Аксесуари: Дві гнучкі UHF-антени, адаптер змінного Струму (покладу від країни), адаптери для монтажу в стійку

Ручний передавача

• РЧ віхідна Потужність: Високий: 30 мВт, низька: 10 мВт (перемікається), при 50 Ом
• Елемент мікрофона: змінне стандартне Різьблення
• Тип батареї: Два 1,5 В АА, які не входять
• Термін служби батареї: високий: 8,0 годин / низька: 9,0 годин (лужної), високий: 9,0 годин / низька: 9,5 годин (Ni-MH 1900 мАч)
• Залежних від типу батареї, использование и умів навколишнього середовища
• Розміри: Довжина 193,0 мм, максимальний діаметр 37,0 мм
• Вага нетто: 200 г
• Аксесуари: AT8456a Quiet-Flex ™ затіск для підставки; Screw "-27 Із зовнішнім різьбленням 16" -16 з внутрішнім різьбленням
