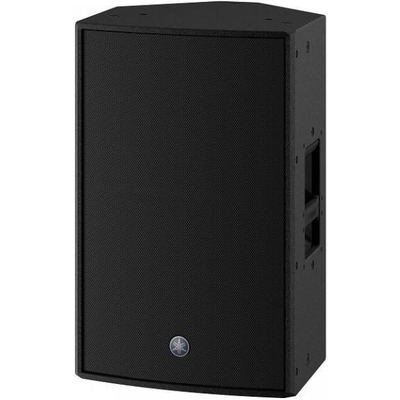

Акустическая система Yamaha DZR12

Активная акустическая система Yamaha DZR12 новой серии DZR. Эта колонка имеет две полоси12 "НЧ (неодимовый) + 2" ВЧ (титан, неодимовый), Bi-amp усиление на 1300 Вт с звуковым давлением в 139 дБ. Несмотря на свои компактные размеры Yamaha DZR12 выдает звук супер высокого профессионального качества.

Усовершенствованная функция настройка FIR-X

96-кГц DSP-процессор помогает сфокусировать значительную часть выходной мощности DZR на обеспечении звука высокой четкости со сверхнизкой задержкой. Усовершенствованная фирменная технология Advanced FIR-X использует КИХ-фильтр с линейной частотно-фазовой характеристикой для улучшения работы кроссовера и коррекции сигнала. КИХ-фильтры помогли реализовать очень равномерную амплитудно-частотную характеристику для достижения необычно высокой четкости звуковых образов при отсутствии фазовых искажений. Для достижения идеальной четкости и максимально высокому в своем классе уровня SPL без ухудшения качества звука применяется также точная фильтрация частот.

Встроенный ЖК-диплом позволяет обращаться к различным функциям DSP-процессора, загружать пресеты, выполнять точную настройку параметрического эквалайзера, задержки и маршрутизации. Для управления акустикой серий DZR и DXS XLF вы можете хранить до 8 собственных настроек или использовать предварительно заводские настройки. Для большей надежности собственные настройки можно сохранить на «флешке».

D-CONTOUR

D-CONTOUR - это интеллектуальный многополосный компрессор, который поддерживает неизменную четкость звучания акустических систем DZR, как бы сильно вы их ни раскачивали. Алгоритм D-CONTOUR постоянно анализирует разделен на несколько полос аудиосигнал и задает оптимальную коррекцию для каждого из них. В результате даже при максимальном уровне поддерживается высокая четкость и музыкальность звучания.

Идеально дополняя универсальную конструкцию корпуса акустических систем DZR, D-CONTOUR имеет два режима работы - FOH / MAIN и MONITOR, которые задействуют детальные звуковые настройки в зависимости от способа установки АС. В режиме FOH / MAIN проводится усиление баса для компенсации провала на низах, который возникает при использовании акустических систем на подвесе или стойке. Режим MONITOR предназначен для напольного мониторинга. Он подавляет избыток нижних частот, который образуется в результате отражения звука от пола, и выравнивает широкий диапазон частот, обеспечивая четкость звучания сценических мониторов. Оба режима доведены до совершенства бесчисленными тестами на прослушивание с участием опытных звукорежиссеров. Динамический многополосный компрессор обеспечивает равномерное звучание с минимальными искажениями при любой громкости.

Защитные функции DSP для работы системы на максимальном уровне и долговечности компонентов

Одно из преимуществ активных АС заключается в том, что излучатели и усилители уже идеально согласованы по всем параметрам. При разработке акустики серии DZR и DXS XLF, используя точность контрольных функций DSP-процессора, мы измеряли и чувствовали долговечность каждого излучателя и общую выходную мощность усилителя, чтобы определить оптимальные граничные точки каждой модели. Используя многие защитные функции из тех, что реализованы в наших профессиональных усилителях высшего класса, DSP-процессор постоянно отслеживает состояние источника питания, усилителей мощности, излучателей и уровня сигнала для защиты компонентов, поддержания оптимальной производительности системы и продления срока ее службы.

Первые колонки с поддержкой протокола Dante

Все громкоговорители DZR и сабвуферы DXS XLF, что имеют «D» в названии, имеют поддержку протокола Dante, что допускает их интеллектуальную интеграцию с консолями и другими Dante-устройствами Yamaha посредством входов-выходов Dante (2 вх. / 2 вых.) С функцией преобразования частоты дискретизации (SRC) для совместимости с 48 кГц устройствами.

Благодаря схематического отображения входов-выходов на дисплее устройства значительно упрощается патчинга с Цифровой микшерный пульт Yamaha CL / QL, а консоль TF для быстрой подготовки сложной системы к работе позволяет воспользоваться функцией Quick Config. Аналоговые входы-выходы в сочетании с входами-выходами Dante открывают гибкие возможности маршрутизации и настройки системы, а функции Dante break-IN и break-OUT, выступая в качестве простого блока ввода-вывода сигналов, еще больше расширяют эксплуатационную гибкость системы.

Кроме того, настраиваемая программная панель управления «ProVisionare Control» для Windows и «ProVisionare Touch» для iPad также совместима с Dante, дополняя систему звукоусиления более простыми средствами дистанционного контроля.

Мощный 2000-Ваттный усилитель класса D

Новый высокоэффективный Class-D усилитель обеспечивает максимальную для устройств своего класса мощность - 2000 Вт, а также впечатляющий уровень звукового давления (SPL) 143 дБ. Универсальный импульсный блок питания с коррекцией коэффициента мощности (PFC) обеспечивает максимальную выходную мощность при стабильной работе системы. Все усилители были отобраны и оптимизированы для работы с ВЧ, СЧ (только модель DZR315) и НЧ-динамиками всех АС серии DZR. А для сабвуферов DXS XLF были разработаны специальные усилители.

ВЧ-излучатель

ВЧ-излучатели состоят из 2-дюймовой звуковой катушки и 1-дюймового усилителя сжатия горловины, титановой диафрагмы и неодимового магнита, размещенного в прочной термостойкой алюминиевой литой рамы.

СЧ-випромінювач для 3-смугової АС

СЧ-випромінювач для 3-смугових моделей DZR315 оснащений 8-дюймовим конічним дифузором, 1,5-дюймової звуковою котушкою, яка забезпечує високу ефективність і сверхмалі спотворення в діапазоні нижніх-середніх частот, а також сприяє надзвичайно високому рівню SPL - 143 дБ при підтримці чистоти звучання.

НЧ-випромінювач

Наші нові НЧ-випромінювачі використовують великі 3-дюймові звукові котушки, литі алюмінієві кошики і дуже потужний, але легкий неодимовий магніт для відтворення потужного баса. Відтворення жорстко контролюється, особливо в діапазоні середнього баса і вокалу, гарантуючи потужне звучання без спотворень навіть на максимальній гучності.

Висока експлуатаційна гнучкість

Акустичні системи DZR15, DZR12 і DZR10 мають поворотний рупор, що допускає їх установку з вертикальним або горизонтальним розташуванням корпусу в залежності від особливостей приміщення. При вертикальному положенні кут розсіювання звуку моделі DZR15 становить 90x50 °, а моделей DZR12 і DZR10 - 90x60 °. Поворотні рупори дозволяють забезпечувати рівномірне розсіювання звуку з однаковим рівнем в цільової області, зводячи до мінімуму спад гучності, характерний для звичайних рупорних конструкцій.

Корпуса выполнены из высококачественной многослойной фанеры толщиной 15 мм, на поверхность которой нанесено очень прочное покрытие из полиуретана, который используется для армейских нужд. В корпусах FC полного диапазона использованы специальные крепления для повышения прочности и уменьшения вибрации корпуса. Фазоинвертор с широким раструбом помогает свести к минимуму шум выталкивает потока воздуха даже на очень высокой громкости. Конструкция корпуса моделей DZR15 и DZR12, а также их Dante-версий позволяет размещать АС в конфигурации зеркального мониторинга. Это обеспечивает формирование симметричного звукового поля для исполнителя, создание большей по размеру зоны наилучшего восприятия, чем в случае с использованием конфигурации обычного мониторинга. (Модели DZR10 и DZR10-D асимметричные). Любой из вариантов для пола зеркальной конфигурации - мониторинг из двух симметричных моноканалов, или стереомониторинг - поможет вам значительно расширить свои исполнительские возможности на сцене.

U-образные кронштейны для вертикального или горизонтального монтажа

Акустические системы серии DZR имеют встроенные петли, в том числе для подвесного монтажа с использованием стандартных рым-болтов

Вспомогательные функции для безопасной и надежной работы

Акустические системы серии DZR позволяют быстро и легко задавать настройки и передавать данные по USB, есть также функция блокировки панели управления для защиты настроек от изменений. Можно даже экспортировать на флешку, например, данные журнала событий для быстрого поиска неисправностей в случае сбоя.

Технические характеристики YAMAHA DZR12:

• Тип: Активная акустическая система;
• Мощность: Динамическая 2000 Вт (НЧ 1000 Вт, ВЧ: 1000 Вт), постоянная 1300 Вт (НЧ: 920 Вт, ВЧ: 380 Вт);
• Динамики: Bi-amp, 12 "НЧ (3" катушка, неодимовый магнит) + 2 "ВЧ (1" выход, титановая диафрагма, неодимовый магнит);
• Управление: ЖК дисплей и энкодеры для управления уровнями, EQ, D-Contour, Delay;
• Частотный диапазон: 39 Гц - 20 кГц (-10 дБ);
• Максимальный уровень звукового давления (SPL): 139 дБ;
• FIR-X кроссовер;
• Разъемы: Analog IN: Combo x2, Line level (Maximum + 24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT, USB2.0 Host 5V 500mA for USB memory DATA storage / load
• Размеры: 410 х 646 х 394 мм;
• Вес: 21.4 кг
