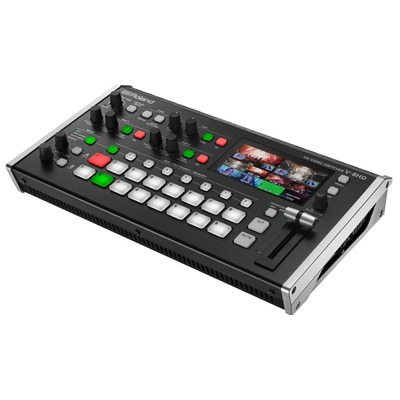

Видеокоммутатор Roland V-8HD

Мощные возможности коммутации

Практически все современные камеры и цифровые видеоустройства оборудованы разъемами HDMI, самыми распространенными на сегодня. V-8HD позволяет создавать однородный микс из восьми источников сигнала HDMI формата Full HD даже в том случае, если их частота кадров и цветовые пространства не совпадают. А встроенные схемы масштабирования на двух входах обеспечивают простоту интеграции в систему предоставляемых клиентами источников сигнала, таких как компьютеры, планшеты, смартфоны, игровые приставки и устаревшие устройства формата 4:3.

Высокий потенциал

Творческим специалистам требуется больше видеовходов для работы с многослойной графикой и визуальными эффектами, а для бизнес-специалистов критично наличие нескольких резервных источников видео. Если есть возможность удовлетворить все эти запросы, клиент останется довольным, а аудитория по максимуму будет вовлечена в процесс. Благодаря большому количеству входов и выходов HDMI на V-8HD вы сможете реализовать творческие задумки клиентов без чрезмерного раздувания бюджета.

Настройка слоев, эффектов и замещения

Видеоэффекты, наслоение видео и графика позволяют повысить качество и привлекательность любой продукции. V-8HD поддерживает создание композиций из пяти слоев, так что аудитория, которой предлагается такой видеоряд, скучать не будет. Подготавливайте контент в соответствии с техническим заданием клиента и разносите видео по слоям:

Слои 1 и 2: начните с создания базовой настройки фона для микширования сигналов двух источников.
Слои 3 и 4: добавьте два слоя "картинка в картинке" с эффектами замещения по цвету и яркости.
Слой 5: добавьте один слой с наложением на фоновое изображение с помощью эффектов замещения по цвету, яркости и Версии 2.0 альфа-канала или сигнала внешнего источника и ключей замещения по входам.

Высокие мобильность и эффективность, легкий вес

Стол для аудио-/видео- аппаратуры — последнее, о чем задумывается организатор мероприятия. Но благодаря компактности V-8HD без проблем интегрируется в любой комплект оборудования для живой работы, даже если на его размещение отводится очень мало места. А весит видеокоммутатор всего лишь 2 кг, так что его можно без проблем переносить в рюкзаке или сдать в багаж. Т-образный фейдер и надежные удобные регуляторы, восемь входов HDMI, встроенный 18-канальный аудиомикшер и поддержка питания от внешнего источника превращают V-8HD в самый универсальный и эффективный видеокоммутатор стандарта HDMI из всех доступных на сегодняшний день.

Мгновенный вызов изображений с использованием памяти и макросов

Сохранение и вызов изображений осуществляется в V-8HD с помощью нажатия всего на несколько кнопок.

• Двадцать четыре ячейки памяти с пресетными изображениями и мощный движок управления композиционными эффектами, включая синхронизацию перехода между всеми слоями эффектов и включение/выключение программного выхода, обеспечивают абсолютно плавное переключение между различными изображениями.
• Версии 2.0 С помощью 100 макросов можно пойти еще дальше: создавать и запускать воспроизведение списков событий со сложной структурой, включая переключение, включение/выключение замещение с наложением (DSK), управление микшированием аудио и многое другое.

Для дальнейшей оптимизации рабочего процесса предлагается бесплатное управляющее ПО для iPad, реализующее функции настройки и предварительного мониторинга материала перед выпуском его в эфир с использованием удобного графического интерфейса.

V-8HD Сэмплы пресетной памяти

Сэмплы пресетной памяти можно оперативно редактировать, чтобы настроить соответственно текущей обстановке.

Gaming.V08preset

Music.V08preset

Presentation.V08preset

Weather_Report.V08preset

Gaming.V08preset

Music.V08preset

Переработанный секвенсер V-8HD расширяет функциональные возможности по использованию пресетов и макросов, предусматривая простоту и точность переключения потоков силами одного оператора. В секвенсер можно записать до 1000 шагов, и в каждом из них могут использоваться и пресеты, и макросы. Просто запрограммируйте заранее требуемую секвенцию и переходите в нужный момент к следующему шагу, нажимая на кнопку. С помощью мощного секвенсера V-8HD вы решите задачу проведения самого сложного мероприятия без каких бы то ни было проблем.

Разные потоки данных для реализации различных целей

На мониторы докладчика, ведущего прямую потоковую трансляцию и оператора записи достаточно часто приходится подавать видео, отличное от выводимого через основной программный выход. Программируемые кнопки V-8HD позволяют направлять сигнал с любого из входов на вспомогательный выход Aux, не воздействуя на основной программный сигнал. Кроме того, можно синхронизировать вывод сигнала через основной и дополнительный выходы, чтобы использовать видеокоммутатор в качестве распределительного усилителя. А добавив карту UVC-01 захвата сигнала по USB, вы получаете простую и удобную систему передачи видео и аудио в компьютерно-ориентированные платформы потокового вещания — от Facebook Live, YouTube, Twitch и Zoom до OBS Studio, StreamYard и других.

Встроенный мультиэкранный дисплей

Видеокоммутатор V-8HD оборудован мультиэкранным дисплеем 4.3 дюйма, позволяющим сократить парк оборудования, которое необходимо привлекать для решения поставленной задачи. Вы можете с одного экрана мониторить сигналы всех восьми входов, программную и предпросмотровую шины (PGM и PVW соответственно), кроме того выводится информация о записи видеокамеры и уровнях сигнала внедренного аудио. При желании ничего не мешает подключить большой внешний дисплей и организовать удобный мультиэкранный мониторинг, не отвлекаясь от происходящего на мероприятии.

Звук и эффекты

Для профессионального проведения презентаций огромное значение имеет высокое качество аудиомикса. С помощью V-8HD это делается "на раз". Создать привлекательный микс, который великолепно звучат, не составит труда ни новичку, ни тем более профессионалу. Восемнадцатиканальный аудиомикшер студийного класса позволяет микшировать сигналы с восьми входов HDMI и стереофонических RCA, а благодаря обширной библиотеке пресетных эффектов можно настроиться на производство видеопродукции для любых приложений, будь то собрание или интервью, а также в сложных условиях, требующих снижения уровня окружающего шума или подавления шипящих звуков с микрофонного входа. Сигналы каждого из входных каналов можно задерживать для идеальной синхронизации аудио и видео.

Переключение видео в автоматическом режиме

V-8HD облегчает вашу работу благодаря трем режимам автоматического переключения. В режиме Input Scan входные источники переключаются в случайном порядке или последовательно, в то время как в режиме Preset Memory Scan это происходит согласно памяти пресетов. Предусмотрен также режим BPM (количество долей в минуту), обеспечивающий автоматическое переключение программного (Program) и предпросмотрового (Preview) видео в заданном темпе для идеальной синхронизации музыкальных треков.

Запуск записи и подтверждение состояния

Для организации успешной записи предусмотрено много технических возможностей. Однако, оплатят вам работу или нет, зависит еще и от того, была ли вовремя нажата кнопка включения записи. V-8HD поддерживает функцию запуска/останова записи рекордеров Atomos по HDMI. А некоторые камеры даже выводят на мультиэкранный дисплей V-8HD пиктограмму подтверждения включения записи, чтобы можно было следить за ее состоянием, не отвлекаясь от решения других более важных задач.

Программное приложение для дистанционного управления V-8HD с помощью iPad

С помощью специального программного приложения для дистанционного управления можно превратить iPad в сенсорный контроллер V-8HD. Оно позволяет запускать выполнение наиболее важных функций, использовать экранные фейдеры для микширования аудиосигналов, быстро редактировать настройки и создавать до 24 пользовательских сцен для оперативного конфигурирования настроек.

V-8HD RCS для macOS и Windows

С помощью программного приложения V-8HD RCS для macOS и Windows* можно дистанционно управлять по USB с компьютера практически всеми функциями V-8HD.

НОВАЯ V-8HD RCS для macOS и Windows
*На V-8HD, к которому вы подключаетесь, должна быть установлена система версии 2.0 или более поздняя.

Переключение и контроль без помощи рук

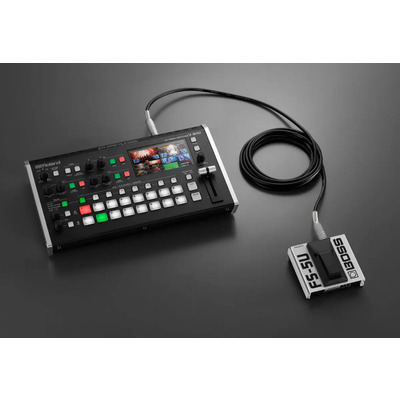

С помощью одинарного или двойного ножного переключателя компании BOSS можно выполнять до 100 различных команд видеокоммутатора. Например, захватить статическое изображение, включить/выключить окно эффекта PIP ("картинка в картинке") или перейти к слою, выводимому в нижней трети экрана. Кроме того, имеются возможности переключать вспомогательный выход Aux между выводом замечаний докладчика и сообщений менеджера мероприятия, включать/выключать режимы автоматизации и управлять другими функциями.

VIDEO

Video Processing

4:2:2 (Y/Pb/Pr), 8-bit

Input Connectors

INPUT 1--6: HDMI type A x 6
* HDCP Supported

INPUT 7--8: HDMI type A x 2
* HDCP Supported
* Multi-format Supported

Output Connectors

OUTPUT 1--3: HDMI type A x 3
* HDCP Supported

Supported Video Input Formats

INPUT 1-6
720/59.94p, 720/60p *1, *3
720/50p *1, *4
1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 SYSTEM FORMAT = 720p
*2 SYSTEM FORMAT = 1080i or 1080p
*3 FRAME RATE = 59.94, 60 Hz, 29.97 Hz, 30 Hz
*4 FRAME RATE = 50 Hz or 25 Hz

INPUT 7-8
480/59.94i, 480/59.94p, 720/59.94p, 720/60p, 1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
VGA (640×480/60Hz), SVGA (800×600/60Hz), XGA (1024×768/60Hz)
WXGA (1280×800/60Hz), SXGA (1280×1024/60Hz)
FWXGA (1366×768/60Hz), SXGA+ (1400×1050/60Hz)
UXGA (1600×1200/60Hz), WUXGA (1920×1200/60Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 FRAME RATE = 59.94 Hz or 60 Hz
*2 FRAME RATE = 50 Hz

Still Image

Bitmap File (.bmp) Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
PNG File (.png) Maximum 1920 x 1080 pixels, 24-bit color
JPEG File（.jpg .jpeg) Maximum 1920 x 1080 pixels, 24-bit color
* It can be stored up to 8 files to the internal memory.
* It can be exported to the USB memory.
* PNG alpha channel supported (Exclusive with alpha bus or AUX bus)

Supported Video Output Formats

OUTPUT 1-2:
720/59.94p *1, *4
720/60p *1, *5
720/50p *1, *8
1080/59.94i *2, *4
1080/60i *2, *5
1080/50i *2, *8
1080/59.94p *3, *4
1080/60p *3, *5
1080/29.97p *3, *6
1080/30p *3, *7
1080/50p *3, *8
1080/25p *3, *9
1080/23.98p *3, *10
1080/24p *3, *11
*1 SYSTEM FORMAT = 720p
*2 SYSTEM FORMAT = 1080i
*3 SYSTEM FORMAT = 1080p
*4 FRAME RATE = 59.94 Hz
*5 FRAME RATE = 60 Hz
*6 FRAME RATE = 29.97 Hz
*7 FRAME RATE = 30 Hz
*8 FRAME RATE = 50 Hz
*9 FRAME RATE = 25 Hz
*10 FRAME RATE = 23.98 Hz
*11 FRAME RATE = 24 Hz

OUTPUT 3:
1080/59.94p *1
1080/60p *2
1080/29.97p *3
1080/30p *4
1080/50p *5
1080/25p *6
1080/23.98p *7
1080/24p *8
*1 FRAME RATE = 59.94 Hz
*2 FRAME RATE = 60 Hz
*3 FRAME RATE = 29.97 Hz
*4 FRAME RATE = 30 Hz
*5 FRAME RATE = 50 Hz
*6 FRAME RATE = 25 Hz
*7 FRAME RATE = 23.98 Hz
*8 FRAME RATE = 24 Hz

Video Effects

Transition: CUT, MIX (DISSOLVE/FAM/NAM), WIPE (8 types)
Composition: PinP x 2 (SQUARE, CIRCLE, DIAMOND), SPLIT (2 types), Keyer x 2 (Luminance Key, Chroma Key), DSK (Luminance Key, Chroma Key, Alpha Key *1, External Key *1)
Others: Flip horizontal, Flip vertical, Still Image Capture, Still Image Playback, Output fade (Audio, Video: WHITE or BLACK), Test pattern output
*1 Exclusive with alpha bus or AUX bus

AUDIO

Audio Processing

Sampling rate: 24 bits/48 kHz

Audio formats

Linear PCM, 24 bits/48 kHz, 2ch

Audio Effects

Delay, High pass filter, Compressor, Noise gate, Equalizer, Multi-band compressor, Limiter, Test tone output

CONNECTORS

Input Connectors

INPUT 1--8: HDMI Type A x 8
AUDIO IN: RCA phono type

Output Connectors

OUTPUT 1--3: HDMI Type A x 3
AUDIO OUT: RCA phono type

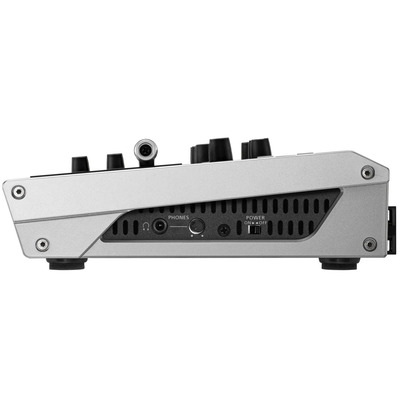

PHONES: Stereo miniature type

Other Connectors

USB MEMORY: USB A type (for USB flash drive)
REMOTE: USB B Type (for remote control from PC and iPad)
CTL/EXP:1/4-inch TRS phone type

Other Functions

Preset Memory (24 scenes)
Macro Control (100 types)
Sequencer Control
Panel lock function
EDID Emulator
Auto Switching
Auto Input Detect
Rec Control

AUDIO INPUT/OUTPUT CHARACTERISTICS

Input Level

AUDIO IN: -10 dBu (Maximum: +8 dBu)

Input Impedance

AUDIO IN: 38 k ohms

Output Level

AUDIO OUT: -10 dBu (Maximum: +8 dBu)
PHONES: 92 mW + 92 mW (32 ohms)

Output Impedance

AUDIO OUT: 1 k ohm
PHONES: 10 ohms

OTHER

Display

4.3 inches TFT Color LCD: 480 x 272 dots

Power Supply

AC Adaptor

Current Draw

3.3 A

Power Consumption

39.6 W

Dimensions

317 (W) x 193 (D) x 70 (H) mm
12-1/2 (W) x 7-5/8 (D) x 2-13/16 (H) inches

Weight

2.0 kg
4 lbs 7 oz
* Excluding AC adaptor.

Operation Temperature

+0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit

Accessories

Owner's Manual
AC adaptor
Power cord

* 0 dBu = 0.775 Vrms
